USBメモリによくある故障(物理故障)

USBメモリが折れたり、曲がったりしたことによる内部断線

折れて曲がってしまっているUSBメモリ
こうなってしまっているのに、まだ読めるUSBメモリをお持ちの方は、スグにバックアップを取って下さい。

USBメモリで最も多い故障です

「ノートパソコンに差したままでバッグで持ち運んだ」なんていう猛者もおられます。大抵の場合は、PCに差して作業している途中で、物が当ったり、なにかを載せてしまったなどでおきます。

この場合は、内部でPCへの接続部(USB端子側)とチップが乗った本体側との間に断線が生じておきます。

ここからデータを読みとるには、完全に分解した後で、パソコン側とチップが載った基盤側とをリード線でハンダ付けして再接続するという手作業となります。ペンハンダと独立ルーペを用いて根気よく接続していきます。


USBの記憶媒体劣化による読みとり不良

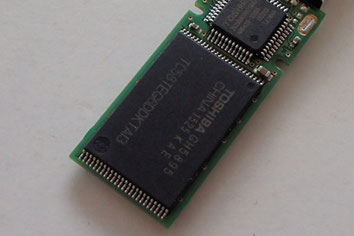

USBメモリ内部の記憶媒体チップ
USBメモリ内部の記憶媒体チップ部分の写真です。この部分の不良又は熱等での基盤からの剥離も多くみられます。

USB内部の記憶媒体故障

USBメモリ内部の記憶用チップが熱や静電気で故障又は劣化して起こる故障です。この場合は、特殊なデータサルベージ基盤を用いての作業となります。折れた場合のリード線での修復よりも時間・費用ともにかかります。最低でも5日~1週間の作業となります。


USBメモリ内部のメモリーチップや制御チップはがれ

USBメモリの制御ドライバチップ
USBメモリ内部の制御ドライバチップの故障。難易度は高くなりますが、読めた場合のデータの救出率は高くなります。

内部のドライバチップ故障

USBメモリのドライバ情報を記憶しているチップが何らかの原因で剥離又は損傷する故障です。この場合は専用の設備で生きているだろうメモリチップを健康な基盤に移し替える作業が必要となる場合もあります。救出作業の難易度としては高くなりますがメモリチップ故障の場合と比べると、メモリそのものは健康な場合が多く救出率も100%となる場合が多いです。ただし、お時間は長めに頂きます。
